Gelenklager
ANSCHWEISSPLATTE Typ TBK TBK ...
Alternative Bezeichnungen
Es kann keine Gewähr für die exakte Gleichheit
der Lager zwischen den verschiedenen Herstellern
übernommen werden!
IPS ...
TBK-...
Werkstoff:
Stahl
Passend für Schwenkzapfen-Lagerbock nach ISO 8132
Es kann keine Gewähr für die exakte Gleichheit
der Lager zwischen den verschiedenen Herstellern
übernommen werden!
IPS ...
TBK-...
Werkstoff:
Stahl
Passend für Schwenkzapfen-Lagerbock nach ISO 8132

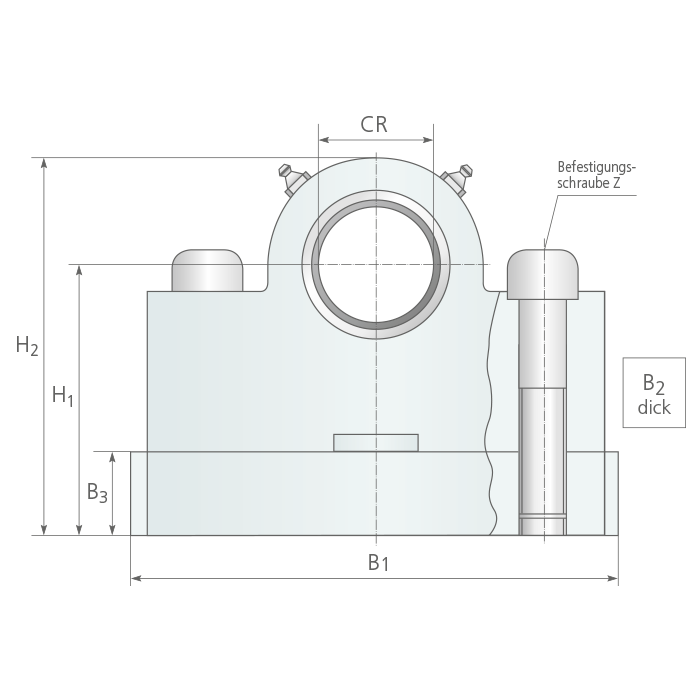

Hauptabmessungen | Zylinderschraube | |||||||
B1 | B2 | B3 | CR H7 | H1 | H2 | Z | ISO 4762-10.9 | |
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [-] | [-] | |
|
TBK 12 |
65 |
19 |
15 |
12 |
49 |
65 |
2 |
M 8 x 35 |
|
TBK 16 |
85 |
24 |
20 |
16 |
60 |
80 |
2 |
M 10 x 45 |
|
TBK 20 |
95 |
24 |
20 |
20 |
65 |
90 |
2 |
M 10 x 50 |
|
TBK 25 |
115 |
29 |
20 |
25 |
75 |
100 |
2 |
M 12 x 60 |
|
TBK 32 |
160 |
38 |
30 |
32 |
95 |
130 |
4 |
M 16 x 75 |
|
TBK 40 |
180 |
48 |
35 |
40 |
111 |
155 |
4 |
M 20 x 90 |
|
TBK 50 |
220 |
58 |
40 |
50 |
135 |
180 |
4 |
M 24 x 110 |
|
TBK 63 |
280 |
68 |
50 |
63 |
162 |
230 |
4 |
M 30 x 130 |
|
TBK 80 |
340 |
88 |
55 |
80 |
195 |
275 |
4 |
M 36 x 160 |
Teile werden paarweise verkauft
