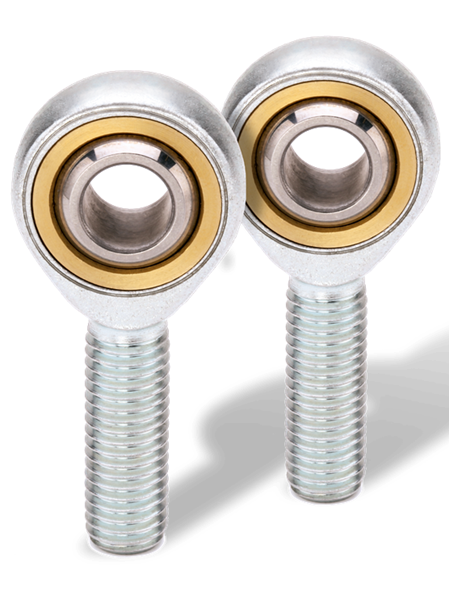

LFD-Gelenklager im oberen Qualitätssegment

Unser Qualitätsversprechen:

  • Eine saubere Verarbeitung der Gussgehäuse
  • Ein optimales Schwenkverhalten
  • Gute Verarbeitung der Gewinde (gleichmäßige Steigung, keine scharfen Kanten, einwandfreie Oberflächenbeschaffenheit)
  • Hohe Tragzahlen im statischen als auch im dynamischen Bereich
  • Optimale Verarbeitung der PTFE-Folien
  • Verstärkte Konstruktion durch eine gleichmäßige Verstemmung des Außenringes im Gehäuse

Unser Benchmarking

Wir haben ein Benchmarking mit unseren Gelenkköpfen der Maßreihe K durchgeführt. Dazu haben wir unseren Gelenkkopf KA 12 D mit fünf vergleichbaren Gelenkköpfen des Wettbewerbs der gleichen Größe ins Rennen geschickt.

Im Labor der LFD Gruppe am Standort Dortmund haben wir diese unter den selben Bedingungen verglichen, getestet und abschließend ausgewertet. Als Teil der LFD stehen der LFD-Gelenklagertechnik dort selbstverständlich alle notwendigen Messmittel zur Verfügung, wie beispielsweise

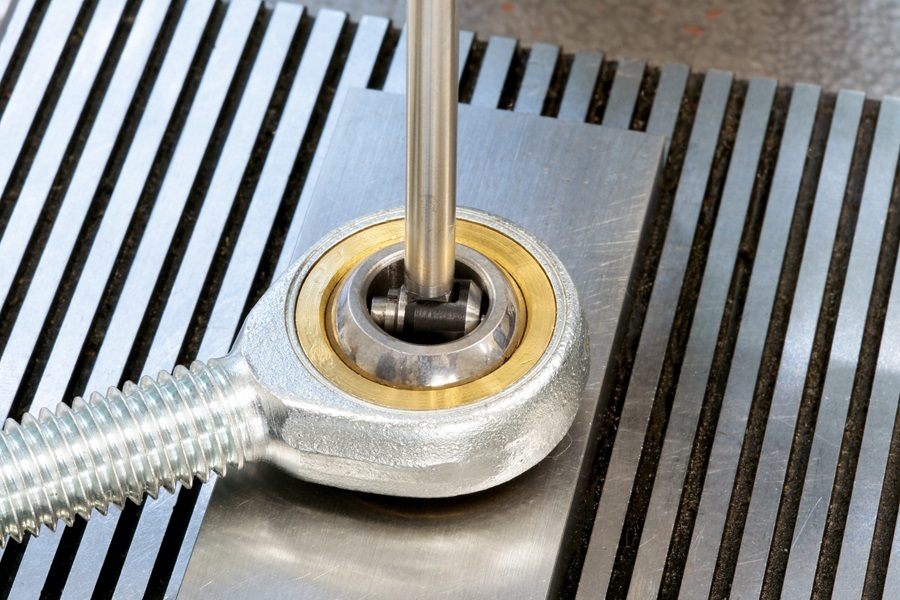

  •  das SUBITO - Vergleichsmessgerät, welches zum Messen zylindrischer Bohrungen von 4,5 bis 800 mm Durchmesser (Standard) sowie deren Formabweichungen dient. Zur Anzeige des Messwertes können Feinzeiger, mechanische oder elektronische Messuhren oder Messtaster verwendet werden

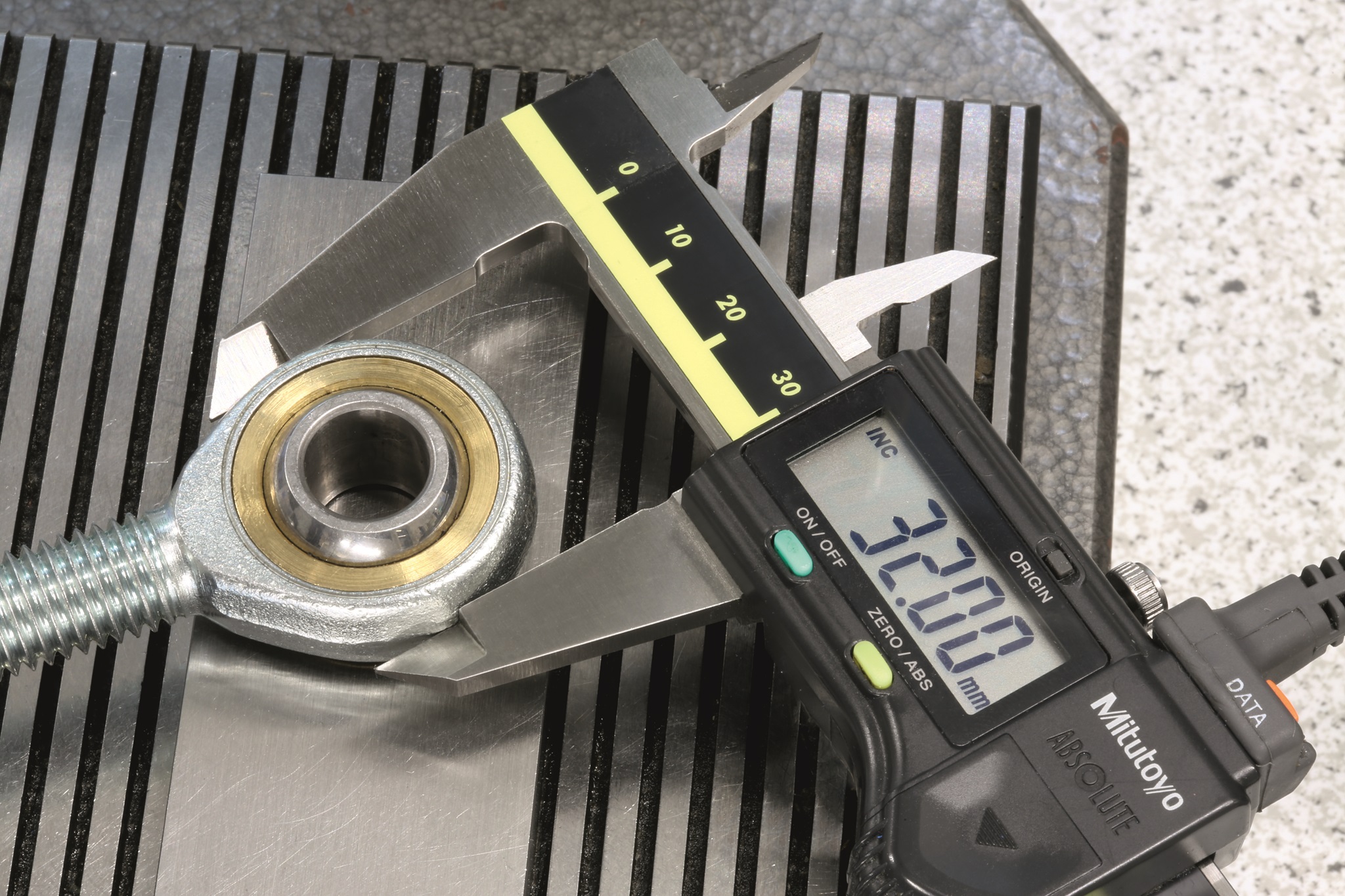

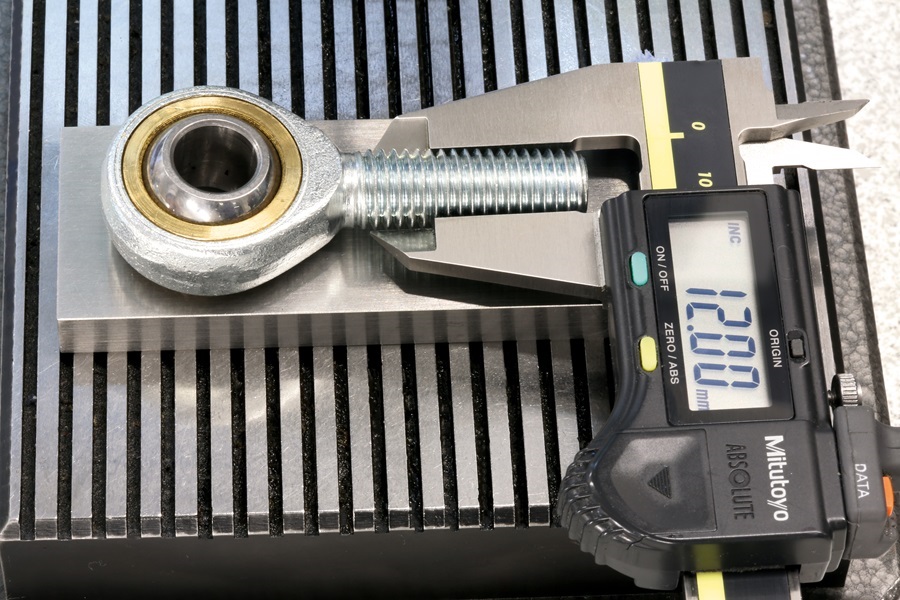

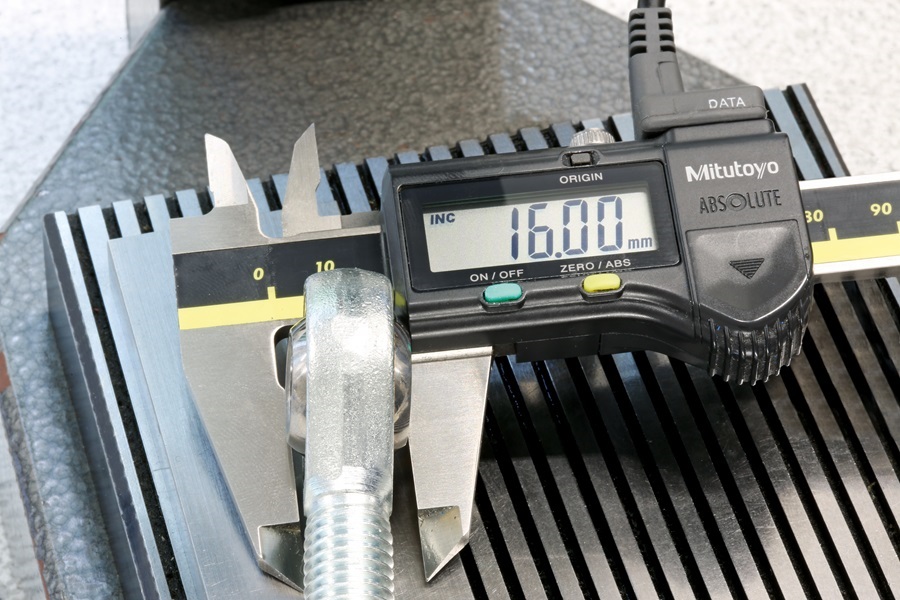

  • eine elektronische Schieblehre, welche direkt mit dem Computer verbunden ist, um sowohl den Gewindedurchmesser als auch den Außendurchmesser zu vermessen,

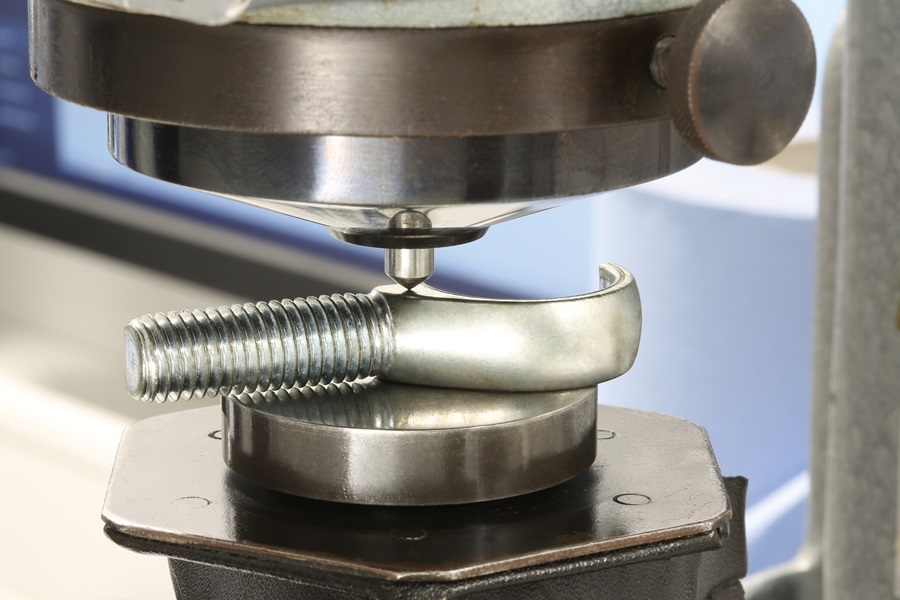

  • ein Härteprüfgerät der Marke Reicherter „Brio UVN“

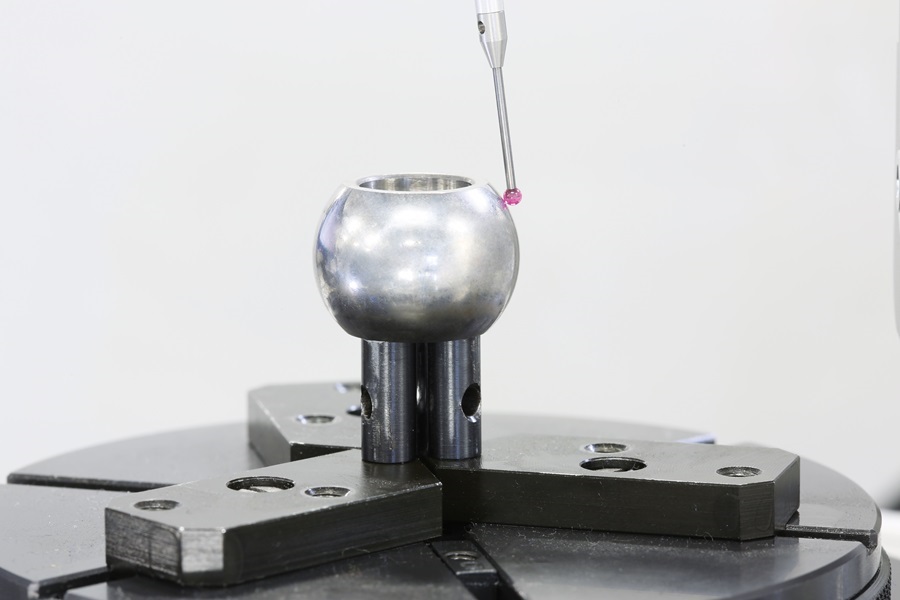

  • ein Hommel Etamic Opticline C314 zur Überprüfung aller Konturen.

Ergebnisse des Benchmarkings

Ein abschließendes Fazit unserer Techniker und Ingenieure vorweggenommen ergab, dass unser LFD-Gelenkkopf im oberen Qualitätssegment angesiedelt ist.

  • Die Oberfläche zeichnet sich durch einen sauber verputzten Guss aus
  • Die Oberfläche des Innenringes ist einwandfrei und ohne Kratzer gedreht
  • Der LFD-Gelenkkopf weist eine optimale Kugelform auf
  • Das Produkt hatte im Vergleich zum Wettbewerb ein gutes Schwenkverhalten
  • Der kupferfarbene Innenring ist im Vergleich zum Wettbewerb sauber gestaucht
  • Der LFD-Gelenkkopf zeichnet sich als einziger durch eine sehr saubere / gleichmäßige Gewindeoberfläche aus
  • Der Kalotteninnendurchmesser (d2), Kalottenaußendurchmesser (dk) sowie die Gelenkkopfbreite (C1) liegen beim LFD-Gelenkkopf im Toleranzbereich der DIN 12240-4
  • In der gemeinsamen Betrachtung der Tragzahlen C (kN) und C (kN) schneidet der LFD-Gelenkkopf mit den besten Leistungswerten ab. Gemessen wurden hier Tragzahlen von C(kN) 32,00 und Co (kN) 20,60
  • Alle Anschlussmaße des Gewindes liegen innerhalb der DIN-Toleranz
  • Der LFD-Gelenkkopf punktet mit Bestwerten bei der Verarbeitung des PTFE-Gewebes in der Lagerschale

Eigenschaften der Testobjekte

Alle Testobjekte sind Gelenkköpfe gemäß der DIN 12240-4 der Maßreihe K. Diese sind besonders für den Einsatz bei dynamischen und statischen Belastungen sowie bei hoher dynamischer Zug-/Druckbelastung geeignet.

Anhand der Sichtprüfung haben wir festgestellt, dass fünf der sechs Vergleichsobjekte eine ähnliche Form haben.

Zwei Vergleichsobjekte unterschieden sich zum einen durch eine geschliffene Oberfläche und zum anderen durch eine geschmiedete Gehäuseoberfläche.

Bei einem Wettbewerbsobjekt war die Oberfläche der Kalotte matt und bei den restlichen glänzend poliert.

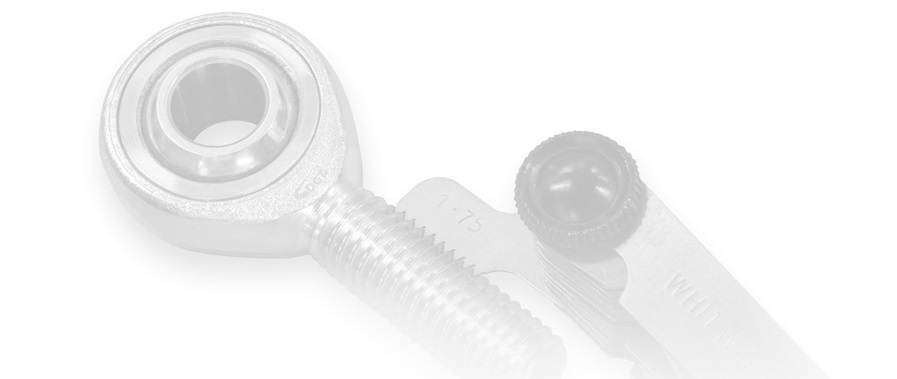

Aus Gründen der DIN Konformität haben alle Vergleichsobjekte ein metrisches Außengewinde. Insofern haben wir auch die Verarbeitung und Gleichmäßigkeit der Gewinde verglichen.

Nur ein Vergleichsobjekt hatte eine Fase am Gewindeauslauf. Alle anderen Objekte, darunter auch der LFD-Gelenkkopf, hatten keine Fase.

Da alle unsere Vergleichsobjekte wartungsfrei sind, war ein weiteres Testkriterium die Verarbeitung des PTFE-Gewebes in der Lagerschale. Darauf gleitet der Innenring. Gerade bei dieser Gleitpaarung Stahl/PTFE gibt es große Unterschiede in der Qualität und Verarbeitung. In Folge haben wir das Schwenkverhalten geprüft.

Zwei der vier Vergleichslager waren zu leichtgängig. Bei manueller Bewegung des Gelenkkopfes, schwenkte der Innenring selbstständig aus. Alle Gelenkköpfe lagen zwischen 90 – 104 Gramm.
